FENÓMENOS DE TRANSPORTE

UNIDAD III
CONTENIDO
PROBLEMAS RESUELTOS DE LA UNIDAD III

PROBLEMAS RESUELTOS SOBRE PÉRDIDAS EN TUBERÍAS


UNIDAD III: PÉRDIDAS EN TUBERÍAS


Problemas.

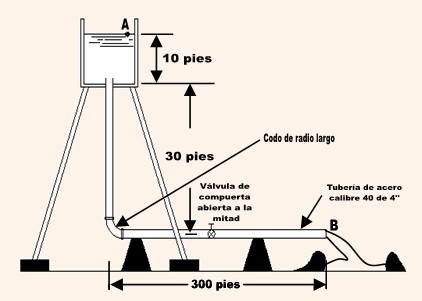

1) Se esta proporcionando agua a una zanja de irrigación desde un depósito de almacenamiento elevado como se muestra en la figura. La tubería es de acero comercial y la viscosidad cinemática es de 9.15x10-6 pies2/s.
Calcule el caudal de agua en la zanja.

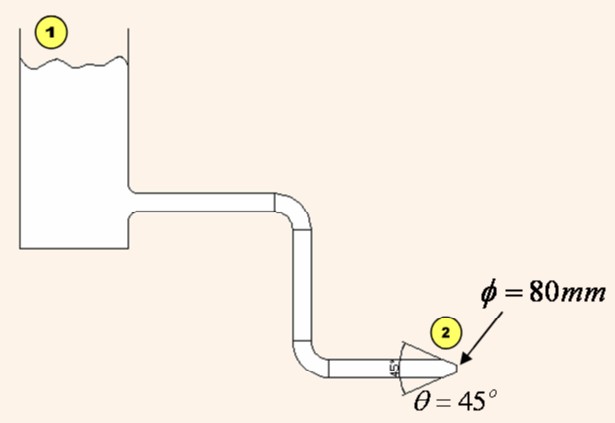

2) Determine el nivel del agua que se debe mantener en el depósito para producir un gasto volumétrico de 0.15 m3/s de agua. La tubería es de hierro forjado con un diámetro interior de 100 mm.
El coeficiente de perdidas K para la entrada es 0.04. El agua se descarga hacia la atmósfera. La densidad del agua es 1000 kg/m3 y la viscosidad absoluta o dinámica es de 10-3 kg/m.s. Los codos son para resistencia total.


















K para contracción = 0.04       K para codos = 18
