UNIDAD III
|
|
UNIDAD III: CICLO DE REFRIGERACIÓN POR COMPRESIÓN DE VAPOR

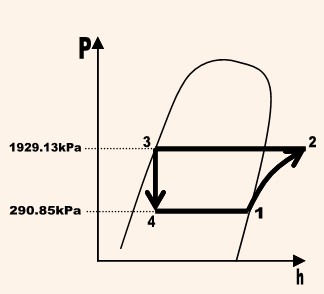

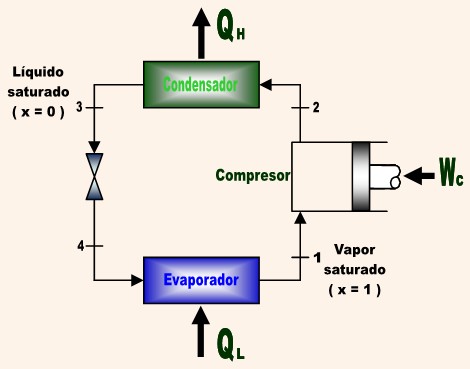

Problemas. 1) Un ciclo sencillo de refrigeración que utiliza amoníaco como sustancia de trabajo, necesita mantener un espacio refrigerado a 0°C. El ambiente que rodea al condensador está a 38°C. Considere vapor saturado a la entrada del compresor y líquido saturado a la salida del condensador.
La eficiencia adiabática del compresor es el del 100%. Determine el
coeficiente de realización de este ciclo.

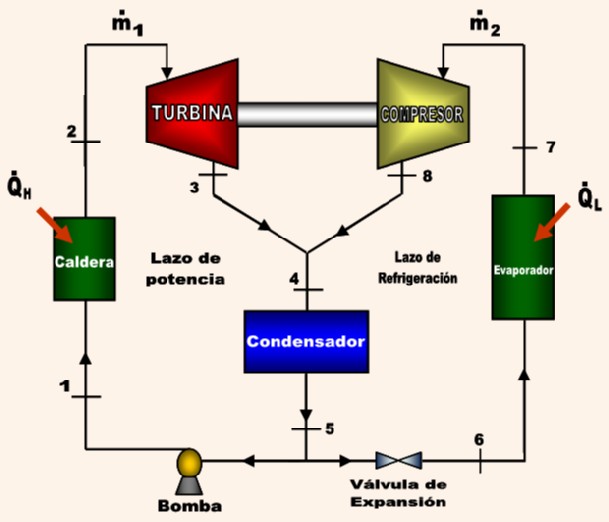

   Haciendo volumen de control en el mezclador    2) Considere un ciclo ideal de refrigeración que utiliza Freón-12 como fluido de trabajo. El ciclo esta formado por dos lazos, uno de potencia y el otro de refrigeración. Vapor saturado a 105°C deja la caldera y se expande en la turbina a la presión del condensador. Vapor saturado a -15°C deja el evaporador y es comprimido a la presión del condensador. La relación de flujos a través de los dos lazos es tal que la potencia producida por la turbina es justa la potencia para mover el compresor. Líquido saturado a 45°C deja el condensador y se divide en proporciones necesarias. Calcule:
a) La relación de flujos másicos a través de los dos lazos
b) El coeficiente de realización del ciclo en términos de la relación
  Hacemos volumen de control a la turbina y compresor  Para la bomba  Para el evaporador  Para la caldera   |
