MARCO TEÓRICO

LEYES DE AFINIDAD.

Son las relaciones matemáticas entre las diferentes variables envueltas en el funcionamiento de una bomba. Estas aplican a todo tipo de bomba centrífuga y de flujo axial.

Si se asigna el subíndice “1” a las condiciones en las cuales se conocen las características las relaciones (fórmulas) pueden ser usadas para estimar, en un punto “2”,a a otra velocidad o diámetro del impulsor conocido. La eficiencia permanece constante para cambios moderados en la velocidad y para pequeños cambios en el diámetro del impulsor.

Coeficiente de Carga. El término se conoce también como carga especifica a presión, representa la relación de la carga real y la carga teórica en el cierre. Es constante para impulsores similares.

Coeficiente de Potencia. Representa la relación entre la potencia, densidad del fluido, velocidad y diámetro del rotor.

Coeficiente de Flujo. Se conoce como coeficiente de flujo o capacidad específica y representa la tasa de flujo de volumen del fluido a través de una turbomáquina de rotor de diámetro unitario, que opera a velocidad unitaria. La capacidad específica es constante en rotores similares.

Velocidad Específica. Es el parámetro que expresa la variación de todas las variables que causan flujos similares en turbomáquinas que son geométricamente similares. La velocidad específica es el término no dimensional que no contiene explícitamente la dimensión lineal de la rueda del rotor. Por tanto, mientras operen en las mismas condiciones de flujo y carga, todas las turbomáquinas geométricamente similares tienen la misma velocidad específica, prescindiendo de su tamaño. La velocidad específica permite tener una referencia en cuanto al tipo de máquina que dará alto rendimiento para la condición de diseño.

ECUIACIONES

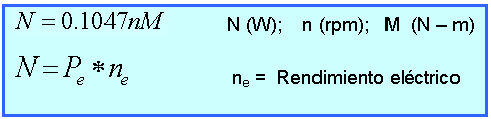

POTENCIA ELÉCTRICA
