UNIDAD IV
|
|
UNIDAD IV: CONDUCCIÓN

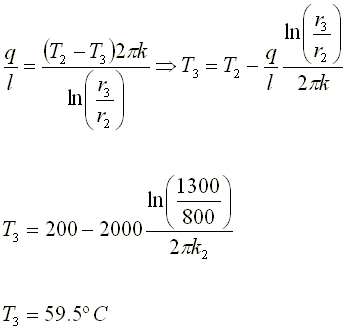

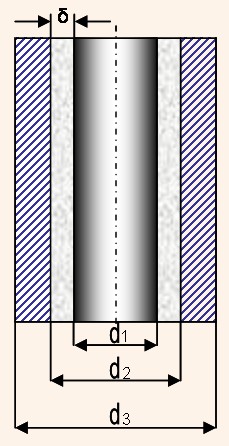

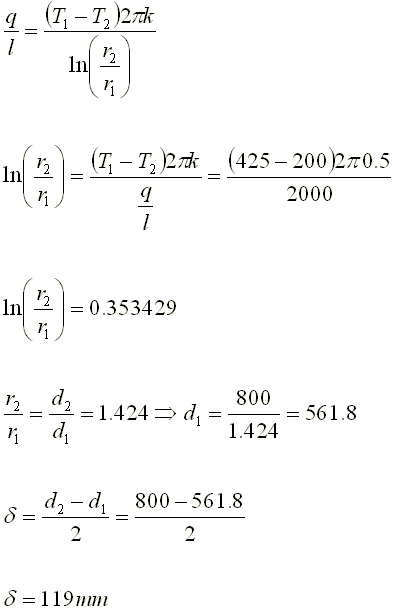

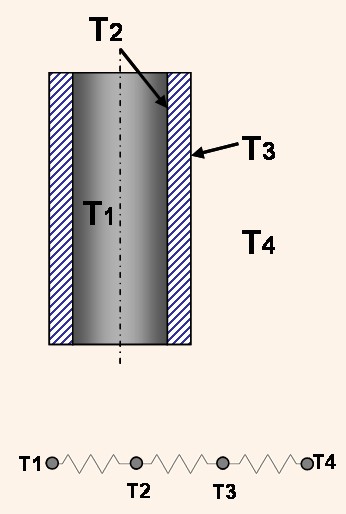

Problemas. 1) Una chimenea de hormigón armado con diámetro interior D2 = 800 mm, diámetro exterior D3 = 1300 mm, debe ser revestida por dentro con refractario. Determinar el espesor del revestimiento y la temperatura T3 de la superficie exterior de la chimenea, partiendo de la condición de que las pérdidas de calos de un metro de la chimenea no excedan de 2000 W/m, y de que la temperatura T2 de la superficie interior de la pared de hormigón armado no supere 200 °C. La temperatura de la superficie interior del revestimiento es de T1 = 425 °C; el coeficiente de conductividad térmica de revestimiento es K1 = 0.5 W/m°C; el coeficiente de conductividad térmica del hormigón es K2 = 1.1 W/m°C.    2) Calcular las pérdidas de calor de 1m de una tubería no aislada con diámetro d1/d2 = 150/165 mm tenía al aire libre cuando por el interior de ésta corre agua con una temperatura media T1 = 90°C y la temperatura ambiente Ta = -15°C. El coeficiente de conductividad térmica del material del tubo es K = 50 W/m°C. El coeficiente de transferencia de calor para el agua y el tubo es 1000 W/m2°C y el del tubo y el ambiente es 12 W/m2°C. Determinar también las temperaturas en las superficies interior y exterior del tubo.    |
