UNIDAD III
|
UNIDAD III: CICLO BRAYTON

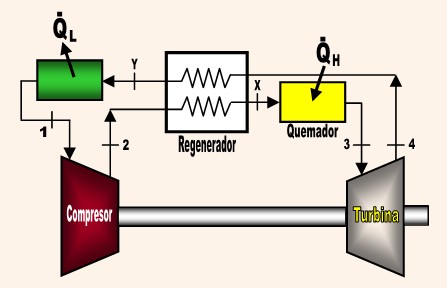

Problemas. 1) Una planta de turbina de gas que opera en un ciclo Brayton con regeneración, entrega 20000 kW a un generador eléctrico. La temperatura máxima es 1200 K y la temperatura mínima es 290 K.
La presión mínima es 95 kPa y la presión máxima es 380 kPa. La
eficiencia del regenerador es de 75%. La eficiencia del compresor es
de 80% y la de la turbina es 85%.
a) ¿Cuál es la potencia de la turbina?
b) ¿Qué fracción de la potencia de la turbina es usada para mover el
compresor?

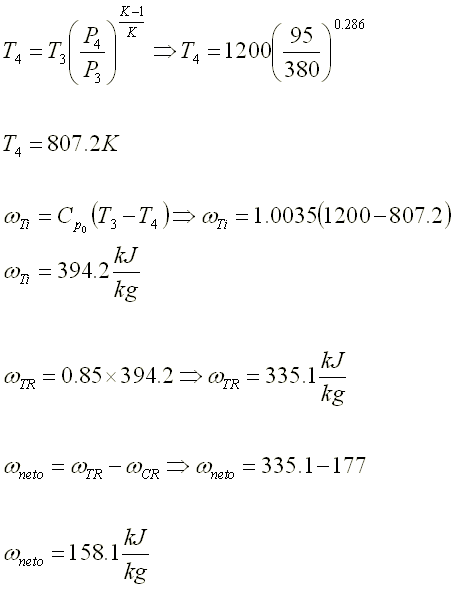

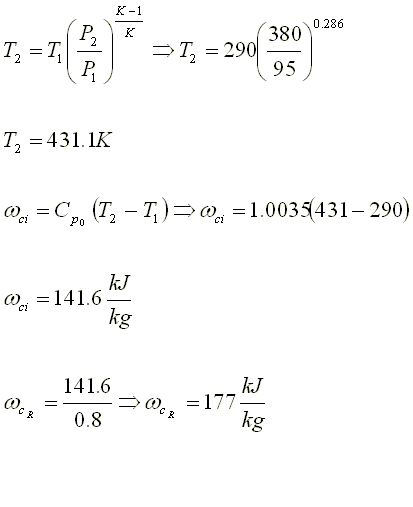

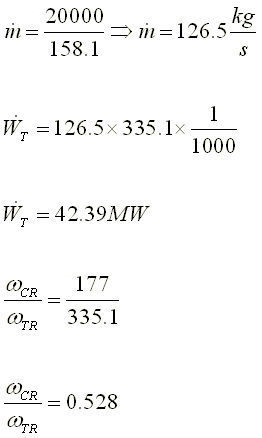

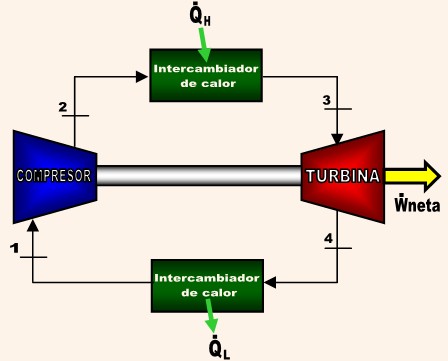

![]() ![]() ![]() ![]() ![]() 2) En un ciclo Brayton simple de aire normal se tiene una relación de presiones de 12, una temperatura a la entrada del compresor de 300 K y una temperatura a la entrada de la turbina de 1000 K.
Determine el flujo másico requerido de aire para una salida de
potencia neta de 30 MW; suponga que tanto el compresor como la
turbina tienen una eficiencia isoentrópica de 80%. Considere los
calores específicos constantes a temperatura ambiente.
En caso de que se pudiera hacer regeneración, ¿Qué cantidad de
calor se podría aprovechar? Explique.

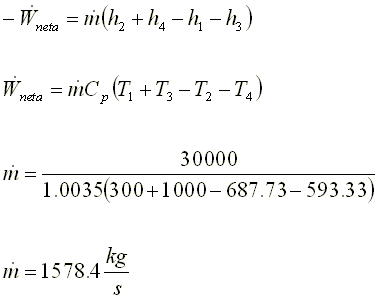

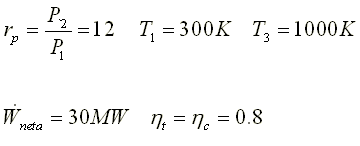

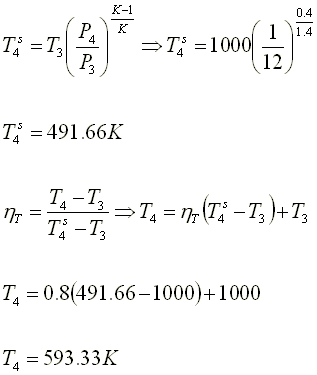

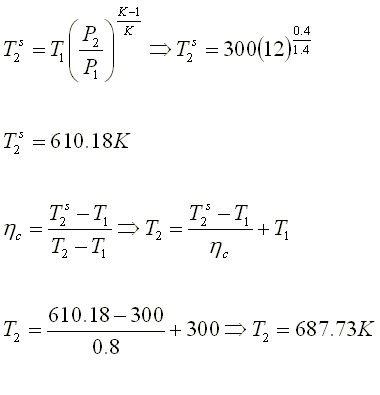

![]() ![]() Para el compresor ![]() Para la turbina ![]() Haciendo volumen de control para el compresor mas la turbina ![]() Como T4 < T2 no se puede hacer regeneración. |
