FENÓMENOS DE TRANSPORTE

UNIDAD II
CONTENIDO
PROBLEMAS RESUELTOS DE LA UNIDAD II

PROBLEMAS RESUELTOS SOBRE CICLO RANKINE


UNIDAD II: CICLO RANKINE


Problemas.

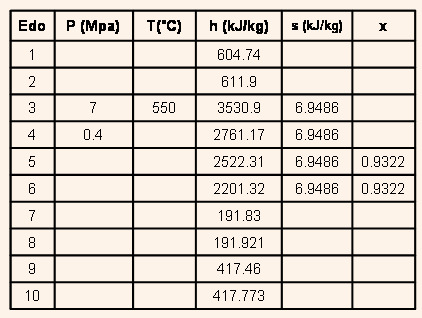

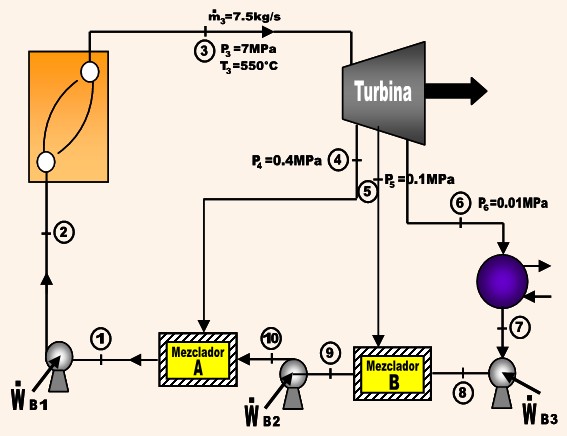

1) Para el ciclo mostrado en la figura, cuyo fluido de trabajo es agua, determine la potencia entregada por la turbina. Considere la turbina y las bombas con eficiencia adiabática del 100%.











Volumen de control al Mezclador A





Volumen de control al Mezclador B





Finalmente calculamos la Potencia

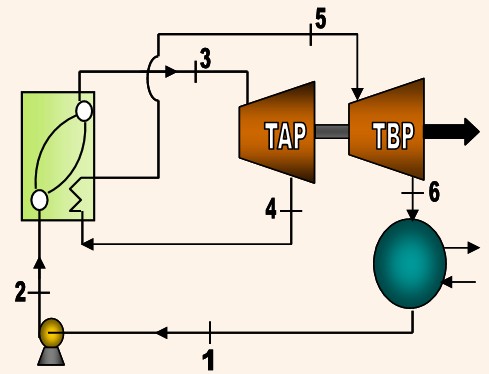

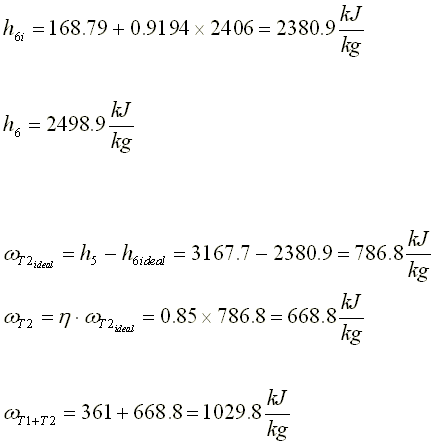

2) Considere el siguiente ciclo de vapor con recalentamiento. El vapor entra a la turbina de alta presión a 3.5 Mpa, 350°C y se expande a 0.5 Mpa y luego se recalienta a 350°C. E l vapor es expandido en la turbina de baja presión a 7.5 kPa. El líquido saturado que sale del condensador va a la bomba. Cada turbina es adiabática con una eficiencia del 85% y la bomba tiene una eficiencia adiabática del 80%. Si la potencia producida por las turbinas es de 1000 Kw, determine:

a) Flujo de masa de vapor.
b) Potencia de la bomba.
c) La eficiencia térmica.
