FENÓMENOS DE TRANSPORTE

UNIDAD I
CONTENIDO
PROBLEMAS RESUELTOS DE LA UNIDAD I

PROBLEMAS RESUELTOS SOBRE MANOMETRÍA


UNIDAD I: MANOMETRÍA


Problemas.

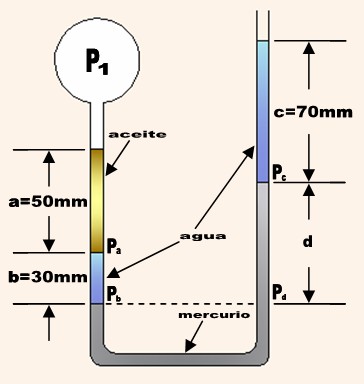

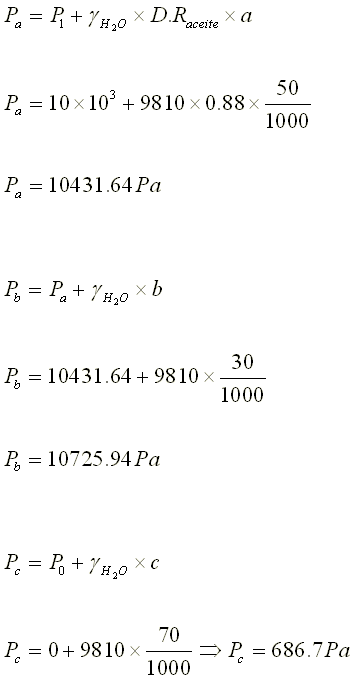

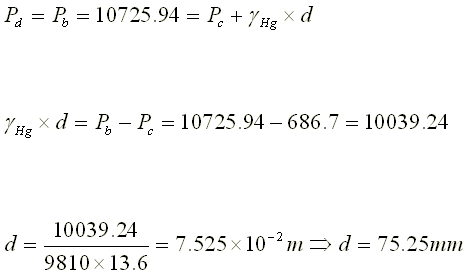

1) El manómetro que se muestra contiene tres líquidos. Cuando
P1=10kpa (Manométrica), determine la distancia de separación d.
Utilice g = 9.81 m/s 2 . Para el mercurio D.R = 13.6.

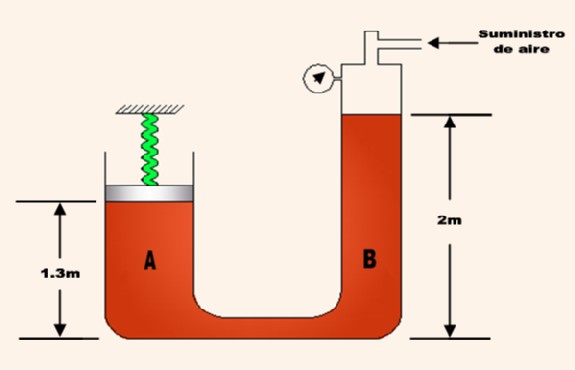

2) Para la posición indicada en la figura, el manómetro marca valor cero de presión y el piston toca el resorte sin comprimirlo. El resorte tiene una constante de 360 kN/m y la densidad relativa del aceite es 0.85. El diámetro del cilindro A es 0.7 m y el del cilindro B, ¿Cuál será la presión leída en el manómetro cuando el resorte se comprima 50 cm.? P atm = 0.1 Mpa.









Peso del pistón







Si en el cilindro A el aceite sube 0.5 m igualando volúmenes se puede hallar lo que desciende en B.
